一、用戶現場資料及需求
物料類型：經破碎后的機制砂
回收干排后尾水處理，水量150t/h（尾水含泥量30%）。
二、推薦主要設備
1、尾水處理零排放設備
（1）三氫凈化體
（2）廂式壓濾機
設備名稱 型號 數量 備注
三氫凈化體 S-6000 1 用于尾水零排放處理
廂式壓濾機 G2502-125 1 用于尾水零排放處理
上圖為浙江紹興零排放現場圖
設備包含：
（1）三氫凈化體主體（罐體+簡易支腿）
（2）加藥攪拌罐（2個/臺）
（3）立式泵1臺
（4）返沖洗管道等內部組件
上圖為廂式壓濾機零排放現場圖
該設備包含：
（1）廂式壓濾機主機
（2）壓濾機清水流槽
（3）壓濾機入料返流保護管、壓力表等
（4）壓濾機專用泵
四、實施方案
本方案對物料進行清洗回收，及尾水凈化處理，實施方案如下：
D一步：經過洗凈與回收后的物料尾水，利用三氫凈化體，實現作業后的尾水凈化、泥水分離。
第二步：利用廂式壓濾機，將三氫凈化體濃密后的污泥壓成泥餅，實現干堆。
本方案處理水量150t/h

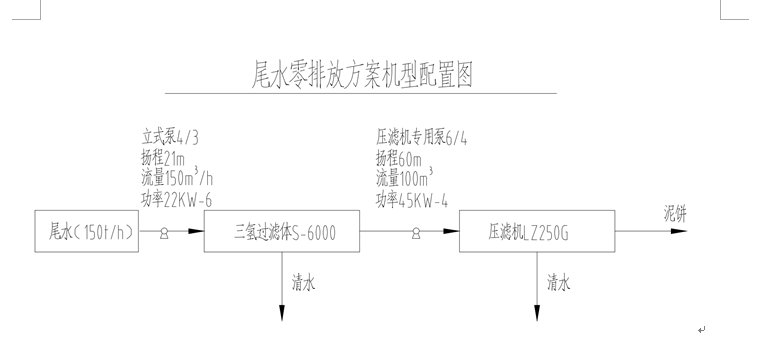

工藝流程如下：
污水中轉水池中的廢水由立式泵（4/3）抽取進入三氫凈化體（S-6000）。
經三氫凈化體濃密后的泥漿自流進入泥漿中轉池，再由壓濾機專用泵抽取，打入廂式壓濾機，經壓濾機壓濾成泥餅排出。同時三氫凈化體溢流清水，與壓濾機壓濾出的清水回流到清水中轉池，從而實現細砂回收增效、固廢干排處理及水資源的回收再利用。
注：此配置為1臺G2502-125廂式壓濾機，用戶另外預留備用一臺G2502-125廂式壓濾機位置，以備現場物料泥量出現變化時增加第二臺壓濾機。
工藝方案優勢分析：
（1）先提取原料泥漿中的細砂，能有效降低后序設備負荷，減小設備型號，從而達到投資小，占地面積小的目的，同時可以減少對設備元件的損傷，延長設備使用壽命。
（2）泥砂分離、泥水分離及固廢干排，步驟明確、分工細致，每臺機器獨特的結構設計，保證可以Z大限度地發揮其作用，從而達到簡單g效的目的。
（3）細砂回收機具有合理的水路設計，包括返水調節、溢流調節等機構，使整機回收效果更為理想；三氫凈化體內部結構根據流體動力學原理設計，充分考慮紊流、沉降等方面因素，在處理量相同的情況下，體積更小，絮凝劑用量更�。粠綁簽V機采用全自動程控拉板技術，并在進料口加裝壓力表及過壓保護回流裝置，有效保護設備元件及濾布不在過載狀態下工作。
（4）專利設計，工藝合理，結構優化，處理后的水、泥均能達到國家環保要求。
五、此方案實現的功能及預期達到的目標
1、實現的功能
（1）泥砂分離-物料中固體顆粒的回收與脫水。
（2）泥水分離-前期作業產生的尾水凈化。
（3）固廢干排-尾水中固體廢棄物的干排、干堆處理。
2、預期達到的目標
（1）實現物料中固體顆�；厥彰撍�-200目以上固體顆粒回收率達80～90%，脫水后物料含水率達到16～20%。成品砂含泥量小于等于3%，符合商混用砂標準。
（2）實現尾水的凈化回用：凈化后的尾水懸浮物（SS）低于300mg/L（特殊物料除外），高于GB8978《污水綜合排放標準》中有關礦山行業尾水排放的三j排放相關標準。清水回用率大于90%，符合國家關于工業采礦、選礦等有關水資源重復利用標準。
（3）實現固體廢棄物的干堆干排：壓濾過的泥餅含水率小于60～75%，達到國家關于固體廢棄物干堆干排或混合填埋含水率標準。
